Uvijek svjež zrak
bez gubitka topline i propuha.
Ovlaštena prodaja i čista dijamantna ugradnja PRANA rekuperatora za samo 2 sata. Patentirani antibakterijski bakreni izmjenjivač s do 95% povrata toplinske energije osigurava trajno rješenje protiv vlage, plijesni i zagušljivog zraka.
Ulaz i izlaz zraka odvijaju se istovremeno unutar istog cilindra bez miješanja struja.
Princip Djelovanja & Anatomija Sustava
Za razliku od klasičnih reverzibilnih sustava koji se moraju preokretati svakih 70 sekundi, PRANA radi kontinuirano i simultano, pružajući stabilan mikroklimatski balans i nepromijenjen tlak u prostoru.

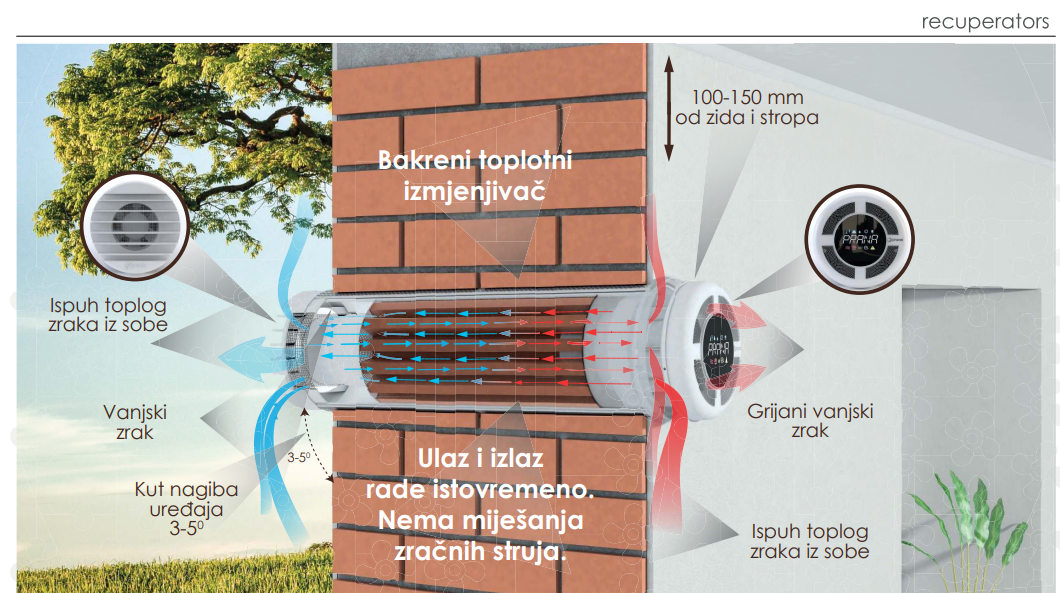

Suština tehnološkog rješenja
Temelj tehničkog rješenja ventilacije s rekuperacijom je bakreni izmjenjivač topline s kontinuiranim ciklusom topline, koji omogućuje stvaranje dva različita smjera strujanja zraka unutar jednog cilindra.
Topli zrak se uklanja iz prostorije i pritom prolazi i zagrijava bakreni izmjenjivač. Istodobno se dovodni zrak zagrijava dok prolazi kroz zagrijani izmjenjivač topline — bez ikakvog miješanja zračnih masa.

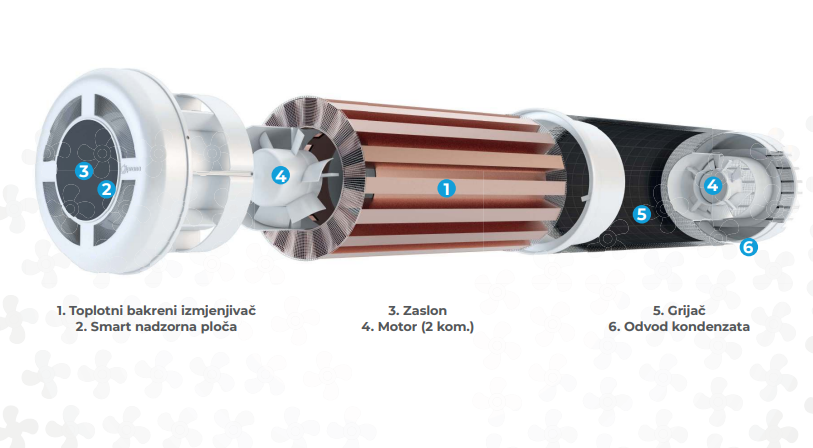

Ključni sastavni dijelovi rekuperatora
Toplotni bakreni izmjenjivač
Bakar visoke čistoće pruža vrhunsku toplinsku vodljivost i prirodno uništava bakterije, viruse i plijesan na svojoj površini.
Smart nadzorna ploča sa senzorima
Kontinuirano prati razinu CO2, vlagu, hlapive organske spojeve (VOC), atmosferski tlak i automatski prilagođava rad ventilacije.
Prednji zaslon i automatski poklopac
Prikazuje točnu temperaturu, postotak vlage i način rada; električni ventil omogućuje potpuno hermetičko zatvaranje kada sustav miruje.
Dvostruki njemački EC motori
Dva neovisna tiha motora osiguravaju istovremeni usis i ispuh, omogućujući i stvaranje blagog nadtlaka ako je potrebno.
Električni dogrijač & Odvod kondenzata
Ugrađeni mini-grijač sprječava smrzavanje pri ekstremnim minusima, dok gravitacijski sustav odvodi višak vlage van objekta.

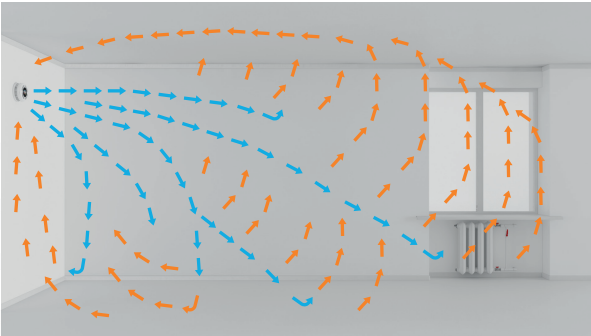

Načela Prozračivanja: Fizika Strujanja Zraka
Inteligentna geometrija usisno-ispušnih rešetki i zakoni aerodinamike omogućuju optimalnu izmjenu cjelokupnog volumena zraka u prostoriji bez propuha, vrtloženja ili osjećaja hladnoće.

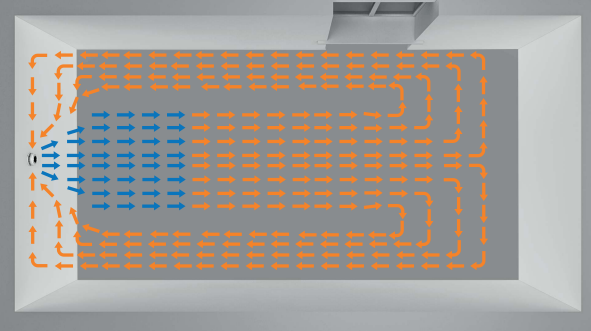

Princip potiskivanja zraka
Kad je temperatura dovodnog zraka niža od sobne, prozračivanje se vrši prirodnim potiskivanjem. Dovodni svježi zrak s nižom temperaturom spušta se na nižu razinu u sobi, čime se topli iskorišteni zrak istiskuje prema gornjoj razini, ravno u usisni kanal rekuperatora.

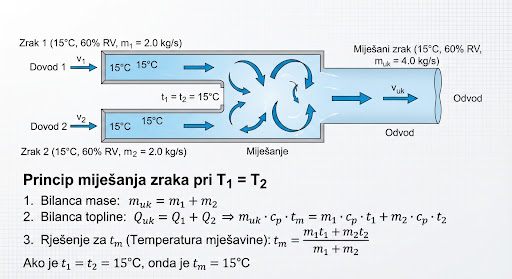

Princip miješanja zraka
Na istim unutarnjim i vanjskim temperaturama, ventilacija se provodi kontroliranim laminarnim miješanjem zraka. Dovodni zrak doveden u prostoriju potiče kružno miješanje cjelokupne zračne mase čime se ujednačava vlažnost i temperatura u svim kutovima sobe.
Važnost minimalnog razmaka: 100 – 150 mm od stropa i bočnog zida
Prilikom planiranja provrta iznimno je važno osigurati razmak od minimalno 100 mm (za PRANA 150/160), odnosno 150 mm (za PRANA 200/210) od zida i stropa. Ako se uređaj postavi preblizu ravnoj plohi stropa ili kuta, dolazi do Coandă efekta (lijepljenje zračne struje uz stijenku), što stvara vrtloženje, smanjuje domet svježeg zraka i smanjuje ukupnu efikasnost rekuperacije do 25%.
Sigurnosni radijus od stropa
Jamči pravilno formiranje zračnih petlji bez buke i strujanja po zidu.
Protokol Ugradnje u 9 Preciznih Koraka
Montažu provodimo specijaliziranim strojevima za dijamantno krunsko bušenje s integriranim industrijskim usisavanjem vode i prašine. Vaš prostor ostaje 100% čist i uredan.

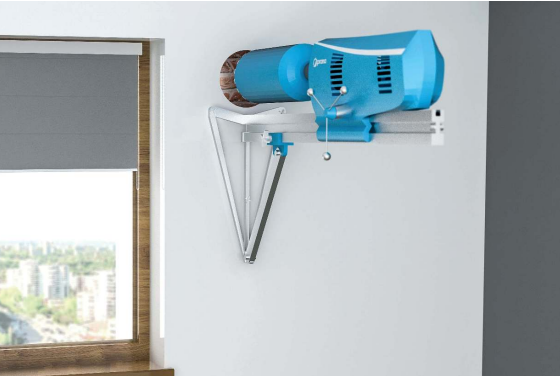

Pozicioniranje i dijamantno bušenje
Učvršćivanje postolja za bušenje pod preciznim padom. Krunsko dijamantno bušenje promjera 162 mm ili 220 mm bez vibracija, bez prašine i bez oštećenja vanjske fasade.

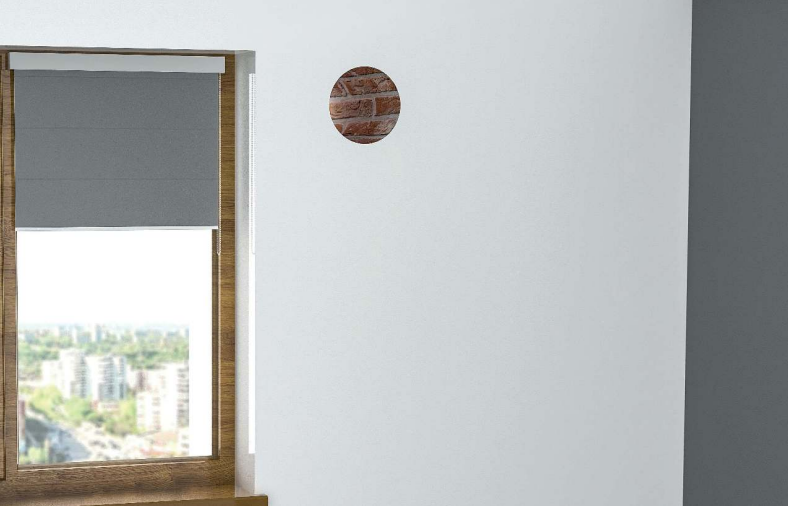

Napajanje, grijač & odvod kondenzata
Dovođenje elektroinstalacije 230V. Kontrola položaja integriranog grijača kondenzata, inspekcija otvora za odvod vlage na najnižoj radijalnoj točki te provjera nepropusnosti kanala.

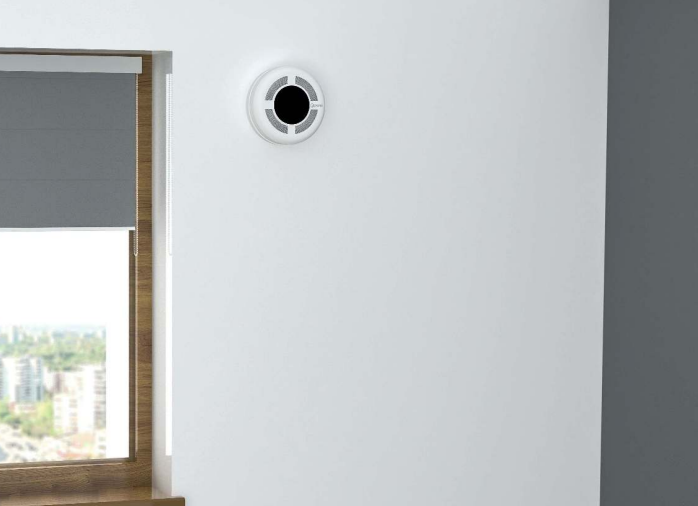

Ugradnja, termo-brtvljenje i puštanje
Ugradnja termoizolacijskog rukavca i brtvljenje poliuretanskom pjenom. Spajanje upravljačke elektronike, postavljanje maske i prvo kalibriranje brzina i senzora kvalitete zraka.
Dva uvjeta bez kojih uređaj ne smije biti montiran
Poštivanje ovih tvorničkih pravila jedino garantira punu funkcionalnost i važenje jamstva.
▲ Pravilo nagiba: 3° do 5° prema vanjskoj strani
Provrt u zidu MORA biti izbušen s nagibom od minimalno 3° do 5° prema dolje u smjeru ulice. Ovo omogućuje da se kondenzirana vlaga iz zraka gravitacijski nesmetano slijeva prema vanjskoj rešetki umjesto da curi unutar vašeg zida ili stana.
▲ Radijalna orijentacija odvoda i grijača
Otvor za odvod kondenzata mora se nalaziti na najnižoj radijalnoj točki (pozicija 6 sati). Grijač kondenzata nalazi se u donjem dijelu i njegov kraj mora biti vidljiv u otvoru za odvod kako zimi ne bi došlo do formiranja ledenog čepa.
Zašto NE raditi ugradnju samostalno?
Iako PRANA rekuperatori imaju kompaktan format, postupak proboja nosivih zidova i podešavanje mikroklimatske fizike zahtijeva ovlaštenu opremu. Nestručna montaža poništava tvorničko jamstvo.
| Rizik / Tehnički korak | Posljedice "Uradi Sam" ugradnje | Standard Našeg Ovlaštenog Tima |
|---|---|---|
| Proboj zida (bušenje) | Udarno vibracijsko bušenje razbija ciglu, uništava fasadu s vanjske strane i podiže oblake fine prašine po namještaju. | Dijamantna kruna bez vibracija i udaraca + vodeno usisavanje. Nema prašine, fasada ostaje netaknuta. |
| Nagib provrta (pad 3-5°) | Provrt pod kutom od 0° ili obrnuti pad. Kondenzat se zimi prelijeva u unutarnji zid, natapa izolaciju i stvara kratki spoj. | Postolje se fiksira libelom i kutomjerom. Strogo kalibriran pad od točno 3.5° prema van. |
| Toplinska izolacija cijevi | Nepotpuno brtvljenje običnom pjenom ostavlja toplinske mostove, što stvara kondenzaciju oko kućišta unutar zida. | Višeslojni ekspandirajući termo-omotač i namjenska elastična poliuretanska pjena za eliminaciju hladnih mostova. |
| Pozicioniranje grijača kondenzata | Grijač okrenut naopako (na vrh uređaja). Zimi odvod ledi, ventilator blokira led i izgara motor. | Precizna radijalna provjera položaja grijača u samom ispustu kondenzata prije trajnog fiksiranja. |
| Jamstvo i servis | Gubitak tvorničkog jamstva proizvođača zbog nepoštivanja protokola montaže. | Ovjeren jamstveni list, 5 godina garancije na izvedene radove i brza servisna podrška unutar 24 sata. |
Sve što trebate znati prije ugradnje
Koliko prašine i buke nastaje tijekom bušenja zida?
Koristimo profesionalne strojeve za dijamantno krunsko bušenje s integriranim prstenom za usisavanje vode i fine prašine. Cijeli postupak je 100% čist, što znači da nema potrebe za pražnjenjem sobe ili naknadnim krečenjem.
Zašto je bakreni izmjenjivač superiorniji od keramičkog?
Bakar ima višestruko veću toplinsku vodljivost od keramike, omogućujući trenutačan i kontinuiran prijenos energije bez preokretanja smjera ventilatora. Uz to, bakar je prirodan antiseptik na kojem bakterije, gljivice i virusi ne mogu preživjeti.
Koliko struje troši PRANA rekuperator?
Zahvaljujući visokoefikasnim EC motorima, potrošnja uređaja kreće se od samo 4W u noćnom tihom modu do maksimalno 30W pri intenzivnom prozračivanju (manje od obične LED žarulje).
Je li potreban vanjski odvod kondenzata?
Zahvaljujući nagibu od 3-5° prema van, manja količina kondenzata automatski gravitacijski otječe vanjskim rubom kroz za to predviđen otvor s grijačem koji sprječava zaleđivanje. Unutarnja instalacija kanalizacije nije potrebna.
